Servicio disponible para diversas combinaciones de imágenes de:
Tomografía
Resonancia Magnética
PET-CT

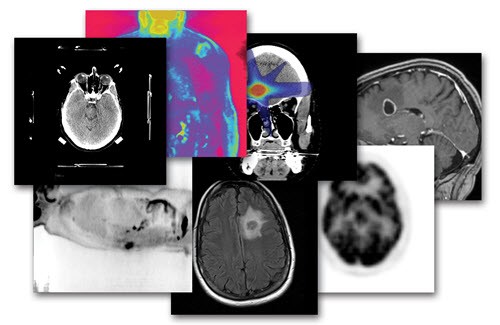

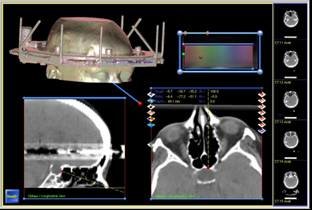

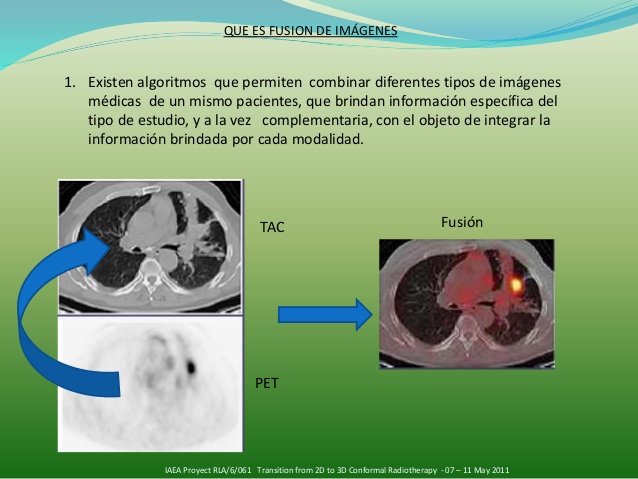

Con la finalidad de mejorar la precisión al máximo de los tratamientos de radioterapia, somos capaces de integrar los estudios de imagen del paciente, incluyendo tomografías contrastadas, resonancia magnética e incluso el moderno PET-CT, mediante poderosos programas de cómputo especializado, que fusionan estas imágenes en un solo plan maestro integral.
Tomografía
Tomografía es el proceso de obtención de imágenes por secciones. Un aparato usado en tomografía es llamado tomógrafo, mientras que la imagen producida es un tomograma. Este método es usado en medicina, arqueología, biología, geofísica, oceanografía, ciencia de los materiales y otras ciencias. En la mayoría de los casos se basa en un procedimiento matemático llamado reconstrucción tomográfica. Hay muchos tipos diferentes de tomografía, tal y como se listan posteriormente (nótese que la palabra griega tomos conlleva el significado de ‘cortar’ ‘dividir’ o ‘seccionar’). Una tomografía de varias secciones de un cuerpo es conocida como politomografía.
Las más modernas variaciones de la tomografía involucran la proyección de datos provenientes de múltiples direcciones y el envío de estos datos para la creación de una reconstrucción tomográfica a partir de un algoritmo de software procesado por ordenador. Los diferentes tipos de adquisición de las señales pueden ser utilizados en algoritmos de cálculo similares, a fin de crear una imagen tomográfica. Actualmente, las tomografías se obtienen utilizando diferentes fenómenos físicos, tales como rayos X, rayos gamma, aniquilación de electrones y positrones – reacción, resonancia magnética nuclear, Ultrasonido,iones y electrones. Estos se denominan: TC, SPECT, PET, MRI, ultrasonografía, 3D TEM y átomo sonda, respectivamente.
Algunos avances recientes se basan en la utilización simultánea de fenómenos físicos integrados. Por ejemplo, los rayos X aplicados en la TC y la angiografía; la combinación de TC y MRI o de TC y PET.
El término imagen en volumen podría incluir estas tecnologías con más precisión que el término tomografía. Sin embargo, en la mayoría de los casos clínicos de rutina, el personal requiere una salida en dos dimensiones de estos procedimientos. A medida que más decisiones clínicas lleguen a depender de técnicas más avanzadas de visualización volumétrica, los términos tomografía / tomograma podrían llegar a caer en desuso.
Existen muchos algoritmos de reconstrucción. La mayoría de ellos entran en una de dos categorías: proyección de retroceso filtrado (FBP) y reconstrucción iterativa (IR). Estos procedimientos dan resultados inexactos: son fruto de un compromiso entre la exactitud y el cómputo de tiempo necesario. Mientras que FBP exige menos recursos del ordenador, los algoritmos del tipo IR producen menos artefactos (errores en la reconstrucción) a cambio de aumentar el uso de recursos durante el procesamiento.
Imagen por resonancia magnética
Una imagen por resonancia magnética (IRM), también conocida como tomografía por resonancia magnética (TRM) o imagen por resonancia magnética nuclear (IRMN, o NMRI por sus siglas en inglés Nuclear Magnetic Resonance Imaging) es una técnica no invasiva que utiliza el fenómeno de la resonancia magnética nuclear para obtener información sobre la estructura y composición del cuerpo a analizar. Esta información es procesada por ordenadores y transformada en imágenes del interior de lo que se ha analizado.
Es usada principalmente en medicina para observar alteraciones en los tejidos y detectar cáncer y otras patologías. También es utilizada industrialmente para analizar la estructura de materiales tanto orgánicos como inorgánicos.
La IRM no debe ser confundida con la espectroscopia de resonancia magnética nuclear, una técnica usada en química que utiliza el mismo principio de la resonancia magnética para obtener información sobre la composición de los materiales.
A diferencia de la Tomografía axial computarizada (TC), no usa radiación ionizante, sino campos magnéticos para alinear la magnetización nuclear de (habitualmente) núcleos de hidrógeno del agua en el cuerpo. Estos núcleos resuenan a una frecuencia proporcional al campo magnético ejercido de forma que se puede aplicar un campos de radiofrecuencia (RF) para alterar sistemáticamente el alineamiento de los espins de esa magnetización, causando que los núcleos de hidrógeno produzcan un campo magnético rotacional detectable por el escáner. Esa señal puede ser manipulada con campos magnéticos adicionales y así construir con más información imágenes del cuerpo.
Los equipos de IRM son máquinas con muchos componentes que se integran con gran precisión para obtener información sobre la distribución de los átomos en el cuerpo humano utilizando el fenómeno de RM. El elemento principal del equipo es un imán capaz de generar un campo magnético constante de gran intensidad. Actualmente, mientras que la mayoría de los sistemas opera a 0,5 a 1,5 teslas, los sistemas comerciales disponibles están entre 0,2 T – 7 T. La mayoría de los imanes clínicos son superconductores que requieren helio líquido. Intensidades de campo más bajas se pueden lograr con imanes permanentes, utilizados a menudo en escáneres «abiertos» de resonancia magnética para pacientes claustrofóbicos.8
El campo magnético constante se encarga de alinear los momentos magnéticos de los núcleos atómicos básicamente en dos direcciones, paralela (los vectores apuntan en el mismo sentido) y anti-paralela (apuntan en sentidos opuestos).9 La intensidad del campo y el momento magnético del núcleo determinan la frecuencia de resonancia de los núcleos, así como la proporción de núcleos que se encuentran en cada uno de los dos estados.
Esta proporción está gobernada por las leyes de la estadística de Maxwell-Boltzmann que, para un átomo de hidrógeno y un campo magnético de 1,5 teslas a temperatura ambiente, dicen que apenas un núcleo por cada millón se orientará paralelamente, mientras que el resto se repartirán equitativamente entre ambos estados, ya que la energía térmica de cada núcleo es mucho mayor que la diferencia de energía entre ambos estados. La enorme cantidad de núcleos presente en un pequeño volumen hace que esta pequeña diferencia estadística sea suficiente como para ser detectada.
El siguiente paso consiste en emitir la radiación electromagnética a una determinada frecuencia de resonancia (Pulso de radiofrecuencia o pulso RF). Debido al estado de los núcleos, algunos de los que se encuentran en el estado paralelo o de baja energía cambiarán al estado antiparalelo o de alta energía y, al cabo de un corto periodo, retornarán a su estado paralelo de baja energía previo, perdiendo (en forma de fotones) la energía que habían ganado. Estos fotones podrán ser detectados usando el instrumental adecuado. Como el rango de frecuencias es el de las radiofrecuencias para los imanes citados, el instrumental suele consistir en una bobina que hace las veces de antena, receptora y transmisora, un amplificador y un sintetizador de RF.
Debido a que el imán principal genera un campo constante, todos los núcleos que posean el mismo momento magnético (por ejemplo, todos los núcleos de hidrógeno) tendrán la misma frecuencia de resonancia. Esto significa que una señal que ocasione una RM en estas condiciones podrá ser detectada, pero con el mismo valor desde todas las partes del cuerpo, de manera que no existe información espacial o información de dónde se produce la resonancia. Para resolver este problema se añaden las llamadas bobinas de gradiente. Cada una de las bobinas genera un campo magnético de una cierta intensidad con una frecuencia controlada (por ejemplo en una parte del cuerpo se genera un campo magnético de 0,5 T, en otra parte 1 T, en otra parte 1,5 T, etc.). Estos campos magnéticos alteran el campo magnético ya presente y, por tanto, la frecuencia de resonancia de los núcleos. Utilizando tres bobinas ortogonales es posible asignarle a cada región del espacio (en este caso región del cuerpo humano) una frecuencia de resonancia diferente, de manera que cuando se produzca una resonancia a una frecuencia determinada será posible determinar la región del espacio de la que proviene.
En vez de aplicar tres gradientes diferentes que establezcan una relación única entre frecuencia de resonancia y punto del espacio, es posible utilizar diferentes frecuencias para las bobinas de gradiente, de manera que la información queda codificada en espacio de fases (se pueden ver imágenes en cortes sagitales, coronales y axiales). Esta información puede ser transformada en posiciones espaciales utilizando la transformada de Fourier discreta.
Tomografía por emisión de positrones (PET-CT)
La tomografía por emisión de positrones o PET (por las siglas en inglés de Positron Emission Tomography), es una tecnología sanitaria propia de una especialidad médica llamada medicina nuclear.
La tomografía por emisión de positrones es una técnica no invasiva de diagnóstico e investigación ¨in vivo¨ por imagen capaz de medir la actividad metabólica del cuerpo humano. Al igual que el resto de técnicas diagnósticas en medicina nuclear como el SPECT, la PET se basa en detectar y analizar la distribución tridimensional que adopta en el interior del cuerpo un radiofármaco de vida media ultracorta administrado a través de una inyección intravenosa. Según qué se desee estudiar, se usan diferentes radiofármacos.
La imagen se obtiene gracias a que los tomógrafos son capaces de detectar los fotones gamma emitidos por el paciente. Estos fotones gamma de 511keV son el producto de una aniquilación entre un positrón, emitido por el radiofármaco, y un electrón cortical del cuerpo del paciente.
Esta aniquilación da lugar fundamentalmente a la emisión de dos fotones. Para que estos fotones acaben por conformar la imagen deben detectarse ¨en coincidencia¨, es decir, al mismo tiempo; en una ventana de tiempo adecuada (nanosegundos), y además deben provenir de la misma dirección y sentidos opuestos, pero también su energía debe superar un umbral mínimo que certifique que no ha sufrido dispersiones energéticas de importancia en su trayecto (fenómeno de scatter) hasta los detectores. Los detectores de un tomógrafo PET están dispuestos en anillo alrededor del paciente, y gracias a que detectan en coincidencia a los fotones generados en cada aniquilación conformarán la imagen. Para la obtención de la imagen estos fotones detectados son convertidos en señales eléctricas. Esta información posteriormente se somete a procesos de filtrado y reconstrucción, gracias a los cuales se obtiene la imagen.
Existen varios radiofármacos emisores de positrones de utilidad médica. El más importante de ellos es el Flúor-18, que es capaz de unirse a la 2-O-trifluorometilsulfonil manosa para obtener el trazador Fluorodesoxiglucosa (18FDG). Gracias a lo cual, tendremos la posibilidad de poder identificar, localizar y cuantificar, a través del SUV (Standardized Uptake Value), el consumo de glucosa. Esto resulta un arma de capital importancia al diagnóstico médico, puesto que muestra qué áreas del cuerpo tienen un metabolismo glucídico elevado, que es una característica primordial de los tejidos neoplásicos. La utilización de la 18FDG por los procesos oncológicos se basa en que en el interior de las células tumorales se produce, sobre todo, un metabolismo fundamentalmente anaerobio que incrementa la expresión de las moléculas transportadoras de glucosa (de la GLUT-1 a la GLUT-9), el aumento de la isoenzima de la hexokinasa y la disminución de la glucosa-6-fosfotasa. La 18FDG sí es captada por las células pero al no poder ser metabolizada, sufre un ¨atrapamiento metabólico¨ gracias al cual se obtienen las imágenes.
Así, la PET nos permite estimar los focos de crecimiento celular anormal en todo el organismo, en un solo estudio, por ser un estudio de cuerpo entero, por lo tanto nos permitirá conocer la extensión. Pero además sirve, entre otras cosas, para evaluar en estudios de control la respuesta al tratamiento, al comparar el comportamiento del metabolismo en las zonas de interés entre los dos estudios.
Para el paciente la exploración no es molesta ni dolorosa. Se debe consultar en caso de mujeres lactantes o embarazadas ya que en estas situaciones se debe de retrasar la prueba, o bien no realizarse. Se debe acudir en ayunas de 4-6 horas, evitando el ejercicio físico en el día previo a la exploración y sin retirar la medicación habitual. La hiperglucemia puede imposibilitar la obtención de imágenes adecuadas, obligando a repetir el estudio posteriormente. Tras la inyección del radiofármaco, el paciente permanecerá en una habitación en reposo. La exploración tiene una duración aproximada de 30-45 minutos.
Además de la oncología, donde la PET se ha implantado con mucha fuerza como técnica diagnóstica, desplazando al TAC como primera opción diagnóstica en algunas indicaciones, otras áreas que se benefician de este tipo de exploraciones son la neurología y la cardiología. También tiene un gran papel en estudios de experimentación clínica.
Dr. Melchor Vázquez Uc
